1. 干縮率小于0.04%，原混凝土一般齡期較長，長齡期混凝土干縮率已非常低，如修補材料干縮率過高，和原混凝土在荷
載下變形差別較大，勢必引起空鼓，嚴重時甚至脫落。本公司十幾年潛心研究的三元系統(tǒng)的較好復合，使本材料具備了
適度的微膨脹和較低的干縮率，可使其牢固的和原混凝土基面結(jié)合在一起，這是修補材料須具備的性能，但也是很多
修補材料很難做到的。
2. 抗拉粘結(jié)強度≥1.5MPa，只有修補材料和原混凝土的牢固結(jié)合才能達到較好的混凝土修補效果，這就要求修補材料具備
較高的抗拉粘結(jié)強度，高分子聚合物的加入保證了這個指標，同時提高了修補材料的柔韌性。
3. 科學的三元系統(tǒng)復合；低水料比；有機纖維和高分子聚合物的加入有效地保證了修補材料的抗裂性能。
4. 抗凍、抗?jié)B、抗腐蝕性能好。科學的三元系統(tǒng)的復合使修補材料產(chǎn)生的微膨脹功能、低水料比措施、高分子聚合物的加
入提高了修補材料的致密性和抗凍、抗?jié)B和抗腐蝕性能。
5. 高分子聚合物的加入和采用石英砂作為集料較大的提高了修補材料的耐磨性能。
6. 早期強度高。六小時抗折強度即可達到3.5MPa以上，對于混凝土路面搶修意義重大；其28天抗壓強度可達35~50MPa。
7. 使用方便。修補材料中集料最大粒徑在1.5mm以下，適用于各種薄層修補，亦可根據(jù)修補厚度的變化，加入1.5~25
mm粒徑的集料，提高了修補材料的強度。薄厚層修補均可使用。
8. 除具以上優(yōu)異性能，而且價格較低，具有廣泛的應用價值。
◇ 混凝土表面氣泡、起沙、蜂窩、麻面、孔洞的修補。
◇ 混凝土裂縫的修補。
◇ 混凝土裂縫修補注漿時表面嵌 縫。
◇ 混凝土結(jié)構(gòu)的補強加固。

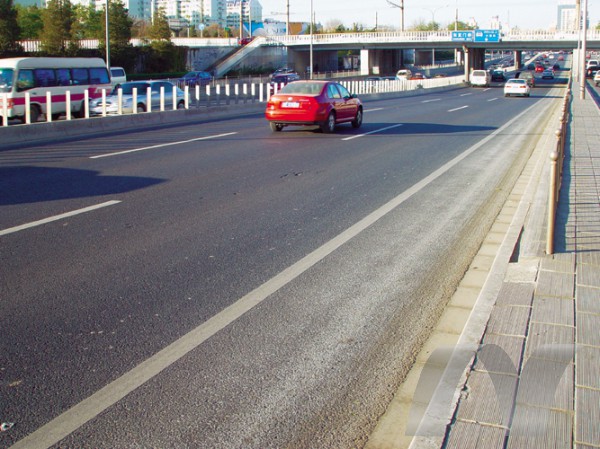

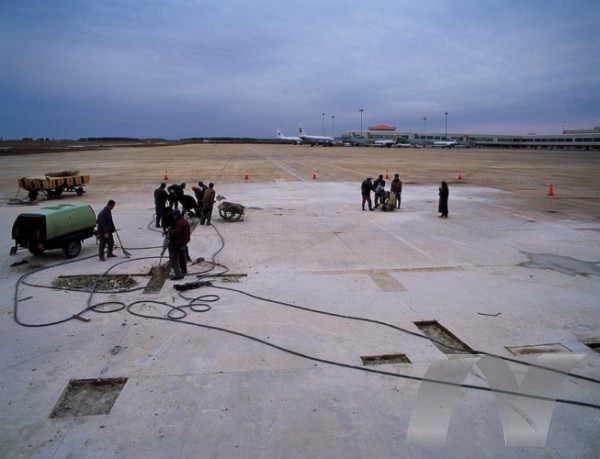

◇ 搶修搶建混凝土工程。
◇ 設(shè)備安裝中螺栓孔澆筑和設(shè)備底座的二次澆筑。
1. 擬修補基面的處理
a) 擬修補基面的松動物、油污、涂料及其他雜物必須清除干凈。
b) 起沙或凍融的擬修補基面應將其基面損壞部分全部剔除，直到露出堅實基面。
c) 擬修補基面抗壓強度不應小于10MPa。
d) 在新澆筑混凝土基面上修補時，新澆筑混凝土的齡期：采用硅酸鹽水泥的需在28天以上；采
用硫鋁酸鹽水泥的需在14天以上。
2．擬修補基面清理干凈后澆水將基面充分潤濕，但修補時不得有明水。
3．不得在修補基面上涂抹任何種類的界面劑。
4．本材料應嚴格按說明書規(guī)定的水料比加水，用機械攪拌，不得用人工攪拌。
5. 本材料薄層修補時可采用分層抹壓方法；水平面修補厚度較大時可采用振動抹子分層振動抹壓；
厚度很大時可采用插入式或平板式振動器振搗；根據(jù)不同厚度加入不同粒徑的集料，加入集料的
比例為修補材料的10-50%，根據(jù)加入集料的情況適度降低水料比。
6. 本材料加水攪拌后的適宜工作時間常溫下約為40分鐘左右，應在40分鐘內(nèi)將攪拌好的修補材料
用完；該時間內(nèi)未用完，材料又將初凝時，不得二次加水攪拌再用。
7. 修補材料分層抹壓，最后一層應一次抹平，有壓光要求時需壓光。
版權(quán)所有：唐山北極熊建材有限公司
地址：河北省唐山市灤縣雷莊鎮(zhèn)招商西路174號
